E1NS.FTA

Wirkzusammenhänge erkennen

Eine der großen Herausforderungen in der Produkt- und Prozessentwicklung ist die Verbesserung der Systemsicherheit und -zuverlässigkeit. Der Schlüssel hierfür ist die Fehlerbaumanalyse (engl. Fault Tree Analysis, kurz FTA). Sie identifiziert die Ereignisse und deren Kombinationen, die einen Systemausfall verursachen können und berechnet Abschätzungen zur Ausfallwahrscheinlichkeit des Systems. Für diese Methode stellt der systematische Aufbau von System- und Funktionsstrukturen ist eine gute Grundlage dar.

e1ns.fta ermöglicht eine Bewertung der Risiken und der Zuverlässigkeit von komplexen Systemen und Prozessen. Dabei sind das e1ns System-Modell und das Funktions- und Fehlernetz die Grundlage für die FMEA und den Fehlerbaum. Mit diesem Werkzeug werden Fehlerursachen einem Hauptereignis zugeordnet. Beteiligte erhalten schnell einen Überblick über die Ursachen und Ursachenkombinationen, die zu einem unerwünschten Ereignis führen können.

Funktionsumfang:

  • Qualitative Fehlerbaumanalyse (ohne Wahrscheinlichkeitsrechnung)
  • Quantitative Fehlerbaumanalyse (mit Wahrscheinlichkeitsrechnung)
  • Wahrscheinlichkeitsberechnung
  • Bestimmung und Auswertung von Minimalschnitten zur Ermittlung ihrer Wahrscheinlichkeiten

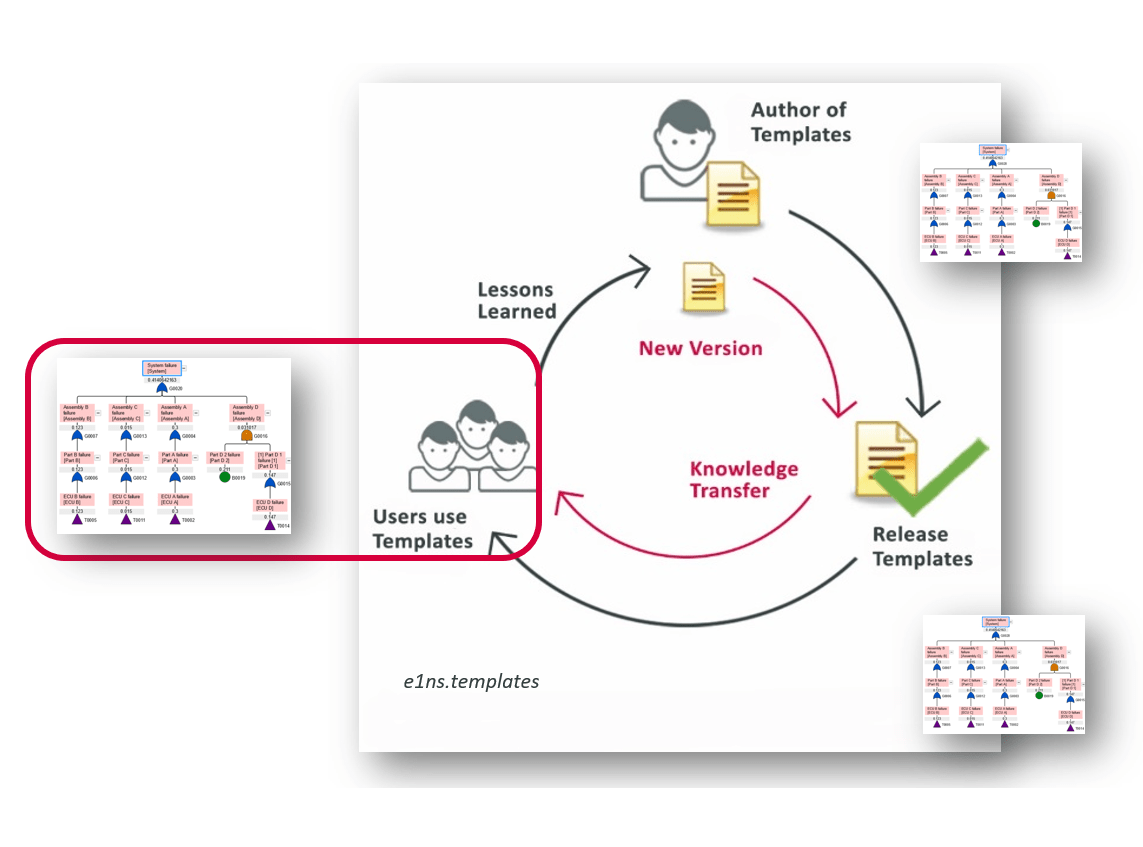

Wissen wiederverwenden und Aufwände reduzieren.

Das Vorlagen-Konzept von e1ns liefert eine Fehlerbaumanalyse für Varianten oder ähnliche Produkte und Projekte. Der komplette (generische) Fehlerbaum steht mit allen Berechnungen zur Verfügung, lediglich individuelle Anpassungen sind vorzunehmen.

Mehr erfahren …

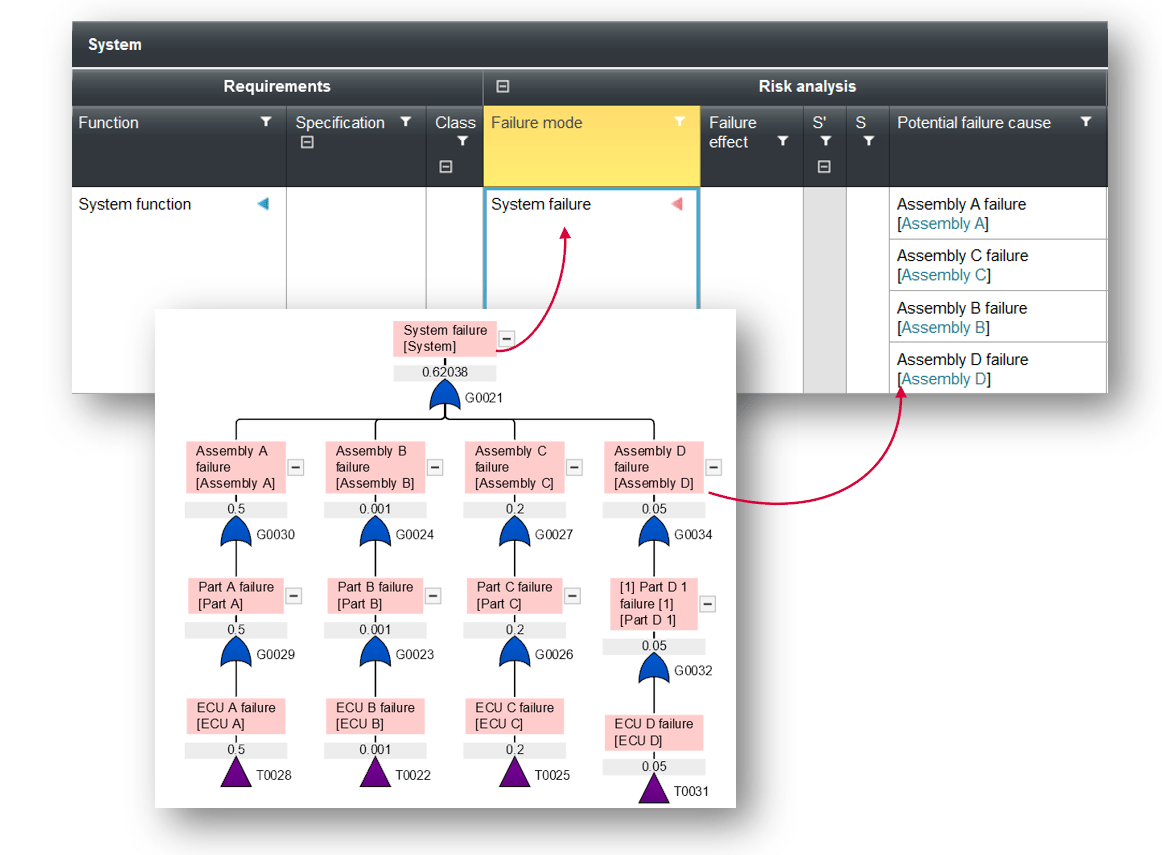

Hand in Hand vernetzt mit der FMEA.

Das Systemmodell und das Funktions- und Fehlernetz sind die Grundlage für die FMEA und den Fehlerbaum. Neu erkannte Fehler werden für die FMEA verwendet, bei Bedarf können sie auch ausschließlich für die Fehlerbaumanalyse genutzt werden.

Mehr erfahren …

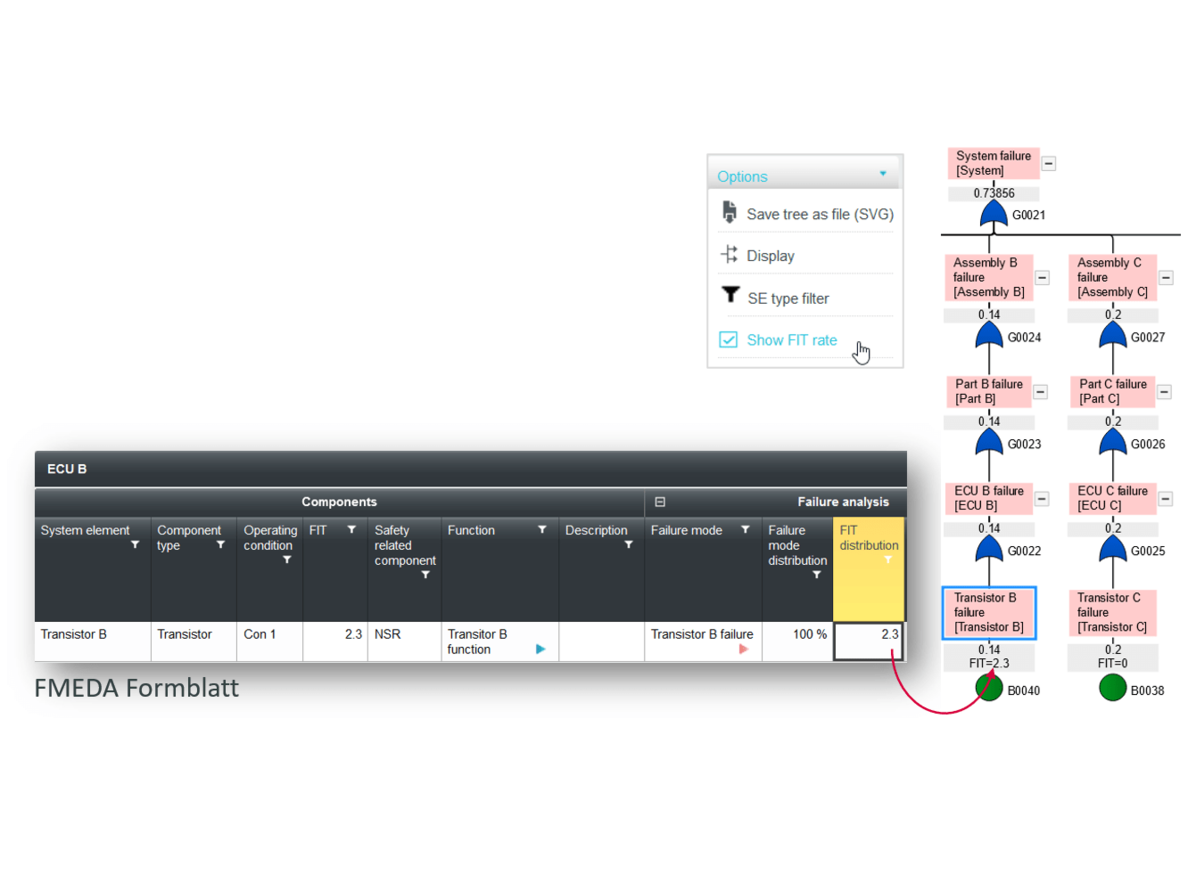

Zusammenspiel mit Funktionaler Sicherheit

e1ns.fta interagiert mit der Methode FMEDA und der Analyse von Sicherheitsfunktionen (Monitoring, Response). Bei der Erstellung von funktionalen Sicherheitsanalysen werden die FIT-Werte bei den Basis-Ereignissen im Baum angezeigt.

Mehr erfahren …

E1NS.FTA

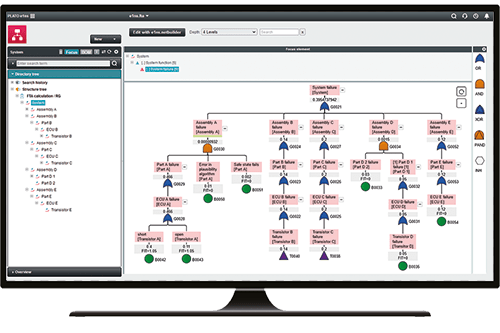

Zwei Typen der Fehlerbaumanalyse

Qualitative Fehlerbaumanalyse

Bei dieser Analyse werden Fehlerzusammenhänge über beliebig viele System- und Prozessebenen systematisch betrachtet. Ereignisse und Ereigniskombinationen, die zum jeweils untersuchten Haupt- oder Zwischenereignis führen, lassen sich im Fehlerbaumdiagramm verfolgen. Für die Fehlerbetrachtung reicht allerdings eine reduzierte, minimale Lösungsmenge, die die wesentlichen Kombinationen von Fehlern enthält. Diese wesentliche Teilmenge wird Minimalschnitt genannt.

Quantitative Fehlerbaumanalyse

Bei dieser Analyse werden neben den Fehlerzusammenhängen auch Wahrscheinlichkeiten berücksichtigt. Wenn für alle einzelnen Fehlerursachen deren Wahrscheinlichkeiten bekannt sind, lassen sich die Eintretenswahrscheinlichkeiten für die untersuchten Haupt- oder Zwischenereignisse errechnen. Bei technischen Analysen können zusätzlich auch Daten über das Ausfallverhalten pro Zeitintervall (engl. Failure In Time, kurz FIT) mit einfließen. FIT beschreibt dabei die Ausfallrate technischer Komponenten (z. B. elektronischer Bauteile) bezogen auf einen Zeitraum von „einer Milliarde Stunden“.

Ihre Vorteile

Warum e1ns.fta?

Einfach und transparent

  • Einfache Bedienung mit Drag and Drop.
  • Nutzung aller vorhandenen Analysen als Input: Systemstruktur, Funktions- und Fehlernetze, FMEAs.
  • Webbasierte Fehlerbaumanalyse ermöglicht globale, unternehmensweite Zusammenarbeit.
  • Visuelle, leicht verständliche Darstellung.
  • Konstruktionsentscheidungen werden unterstützt.
  • Optimierungsansätze werden identifiziert.
  • Daten stehen immer aktuell zur Verfügung.
  • Schneller Einstieg durch unkomplizierte Bedienung.
  • Bereitstellung über Web-Browser: Keine lokale Installation erforderlich.

Systematische Analyse

  • Große und komplexe Systeme profitieren von einer guten Vorbereitung.
  • e1ns.fta nutzt die Systemstruktur und die Funktions- und Fehlernetze als Grundlage.
  • Fehlerbäume von Teilstrukturen können vollständig in weiteren Fehlerbäumen verwendet werden.
  • Neu entdeckte Fehler werden mit in die FMEA aufgenommen.

Anpassungsfähigkeit

  • Berechnungsmodelle sind Plugins und können individuell für Unternehmen angepasst werden.
  • Zusätzliche Berechnungen können über Plugins entwickelt und einfach installiert werden.

Wissen nutzen und Aufwand sparen

  • Das Template-Konzept von e1ns ermöglicht eine Fehlerbaumanalyse für Varianten oder ähnliche Produkte / Projekte. Lediglich individuelle Anpassungen sind vorzunehmen.

VIDEO ANSEHEN

Fehlerbaumanalyse

Aufbauend auf einer bestehenden System- und Funktionsanalyse können Fehlerbaumanalysen die Fehleranalyse der FMEA unterstützen und erweitern. Insbesondere große und komplexe Systeme profitieren von einer übersichtlichen Darstellung der Fehlerzusammenhänge. Darüber hinaus ermöglichen quantitative Berechnungen der Ausfallwahrscheinlichkeiten eine Integration der Fehlerbäume in die funktionale Sicherheitsanalyse.
