FMEA-MSR

Anwendung einer FMEA Analyse

Die neue FMEA Analyse kommt zur Anwendung, wenn Fehler mit der klassischen Analyse nicht weiter reduziert werden können. Dies ist z.B. dann der Fall, wenn einzelne Bauteile während eines Produktionsentstehungsprozesses eine hohe Ausfallwahrscheinlichkeit haben. Die klassische FMEA ist nicht dazu in der Lage, diese Fehler zu erkennen und entsprechend zu bewerten. Die Folge kann für ein Unternehmen mit einem zusätzlichen Kostenaufwand verbunden sein, weil unerkannte Risiken zur Störung - schlimmstenfalls Stilllegung - eines Produktionsentstehungsprozesses beitragen können.

Damit derartige Fehler dennoch identifiziert und eliminiert werden können, wurde mit der FMEA-MSR ein verbessertes Analyseverfahren entwickelt. Hierdurch findet eine intensivere Überwachung des Produktionsentstehungsprozesses statt. Im Ergebnis wird die ursprüngliche Fehlerfolge (Kennzeichen ist ein hoher B-Wert) durch eine niedrige Fehlerfolge (Kennzeichen ist ein niedriger B-Wert) ersetzt.

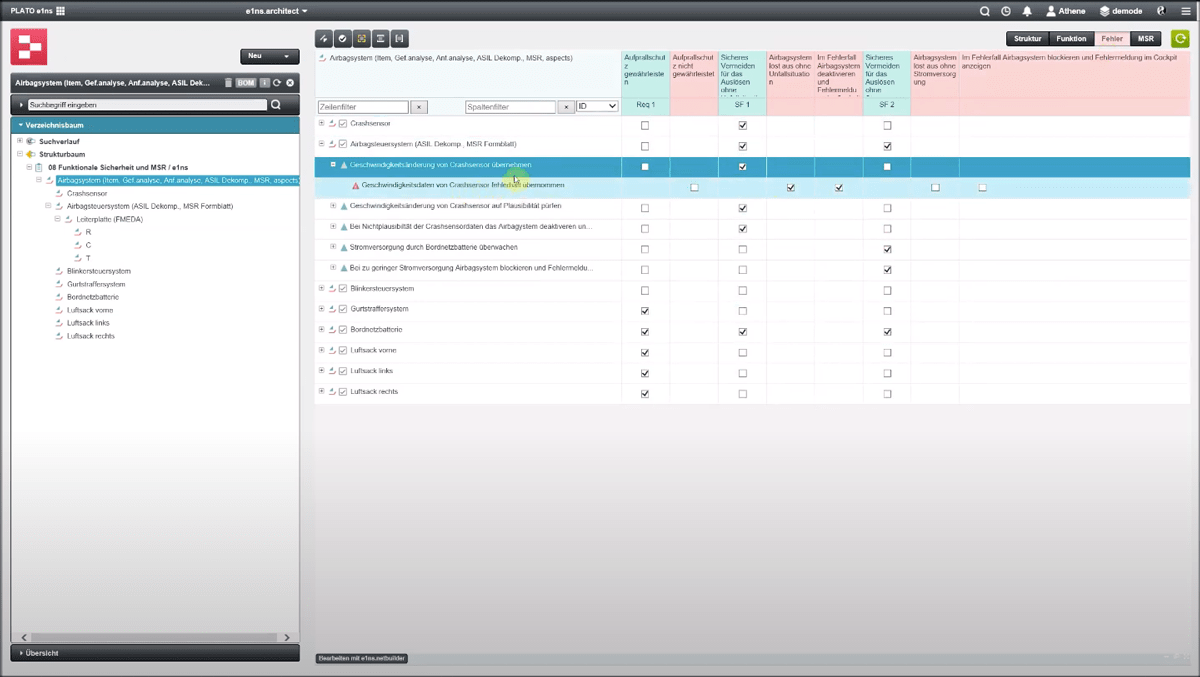

Analyse mit klassischer FMEA

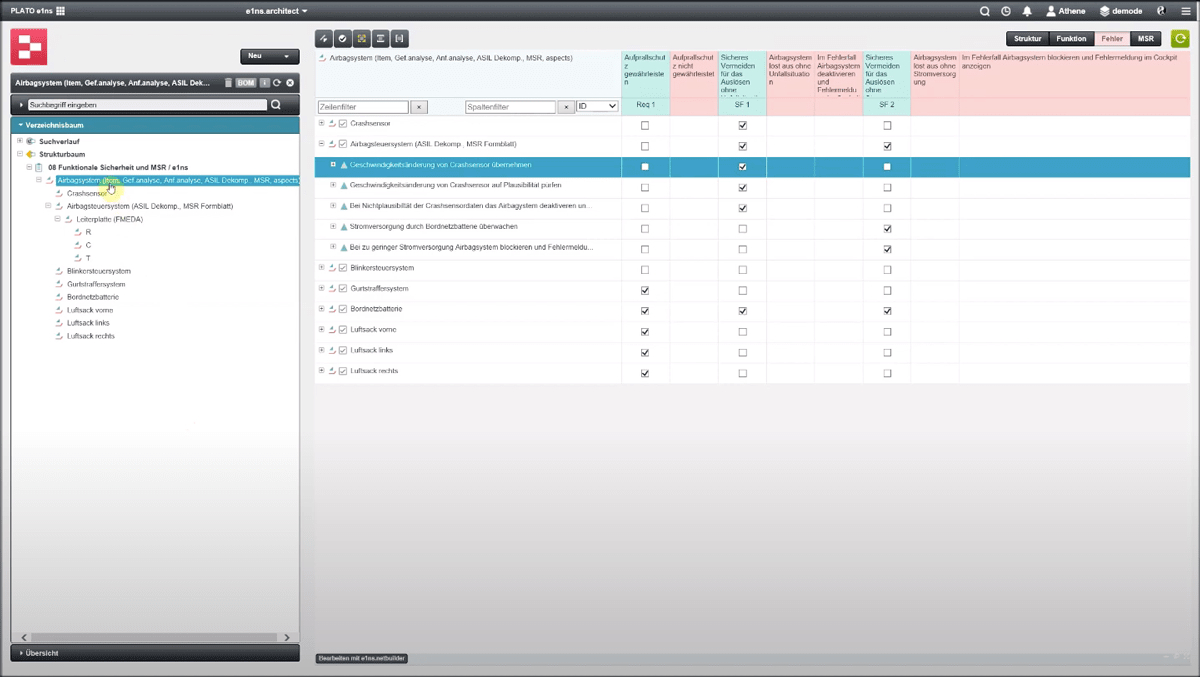

Das Problem kann mit Hilfe verschiedener Module in e1ns (e1ns.architect und e1ns.methods) einfach und unkompliziert gehandhabt werden. Die FMEA Software beinhaltet verschiedene Ebenen, auf denen verschiedene Formblätter ausgefüllt werden können. Teilnehmer einer FMEA Schulung werden intensiv mit den neuen Funktionen bekannt gemacht.

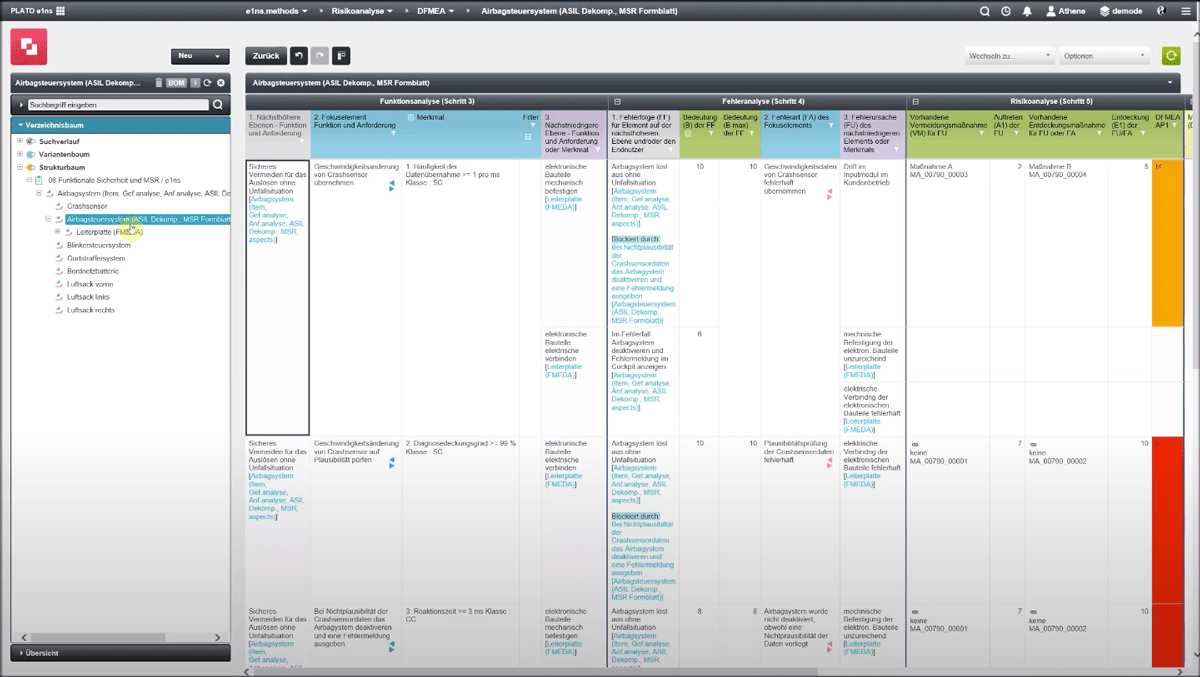

Mit einem FMEA Formblatt wird zunächst die funktionale Sicherheit des Airbags überprüft (Funktionsanalyse). In einem zweiten Schritt folgt die Fehleranalyse. Als letztes trägt die Risikoanalyse dazu bei, dass sich der Fehler nach der Identifizierung der Ursache nicht wiederholt.

Nach dem Durchlauf des klassischen FMEA Analyseverfahrens ergeben sich weitere Fehler, die dazu führen, dass das Problem des sich während der Fahrt öffnenden Airbags nicht abschließend gelöst werden konnte. Die neue Version der FMEA Analyse gewährleistet, dass Fehler erkannt und vermieden werden, die im Rahmen des klassischen Analyseverfahren nicht berücksichtigt wurden. Die Umstellung von klassischer FMEA auf FMEA-MSR vollzieht sich mit einem einfachen Knopfdruck.

Analyse mit FMEA-MSR

Der Fokus des FMEA-MSR liegt auf dem Steuerungssystem des Airbags. Die hier definierten Fehler konnten mit der ursprünglichen Version des FMEA Analyseverfahrens nicht weiter identifiziert beziehungsweise eliminiert werden. Im Rahmen des Analyseverfahrens mit MSR findet eine stärke Überwachung statt. Nachdem dies geschehen ist, kann die für die Überwachung zuständige Person, eine entsprechende Reaktion auslösen.

Bei der weiteren Analyse erledigt die FMEA Softwarelösung eine wichtige Aufgabe, in dem sie jeden Fehler, der dazu führt, dass der Airbag nicht ordnungsgemäß funktioniert, einzeln aufführt. So kann der Kontrolleur z. B. schnell feststellen, dass eine Fehlerursache darin besteht, dass die Daten einer vorgehenden Analyse fehlerhaft übernommen wurden. Stellt die für die Kontrolle des Prozesses zuständige Person fest, dass dieser Fehler ursächlich dafür war, dass sich der Airbag unkontrolliert auslöst, kann er nun die entsprechenden Schritte ergreifen. Wichtig ist, dass dieser Schritt der FMEA Analyse auch in dem FMEA Formblatt analysiert wird. Aus den Aufzeichnungen muss z.B. die Fehlerart hervorgehen. Außerdem wird hier auch dargestellt, dass ein Fehler mit einer Funktion verknüpft wird. Hier erhält der für die FMEA Analyse Verantwortliche die Information, dass die Funktion des Airbags aufgrund eines bestimmten Fehlers blockiert wird. Das klassische FMEA kann nur Funktionen mit Funktionen verknüpfen.

Mit der FMEA-MSR ist es möglich die hohe Fehlerfolge bei der Produktion des Airbags auf eine niedrige Fehlerfolge umzustellen. Statt einer Fehlerfolge von zehn, gibt sich nach der Analyse nur noch eine Fehlerfolge von z.B. sechs.

Auf diese Weise trägt die FMEA Software dazu bei, dass sich der Fehler bei zukünftigen Produktionen von Airbags nicht wiederholt. Auch dies muss in einem FMEA Formblatt dokumentiert werden. Als Lösung stellt die FMEA-MSR Daten für ein deaktivierendes Airbag-System bereit.

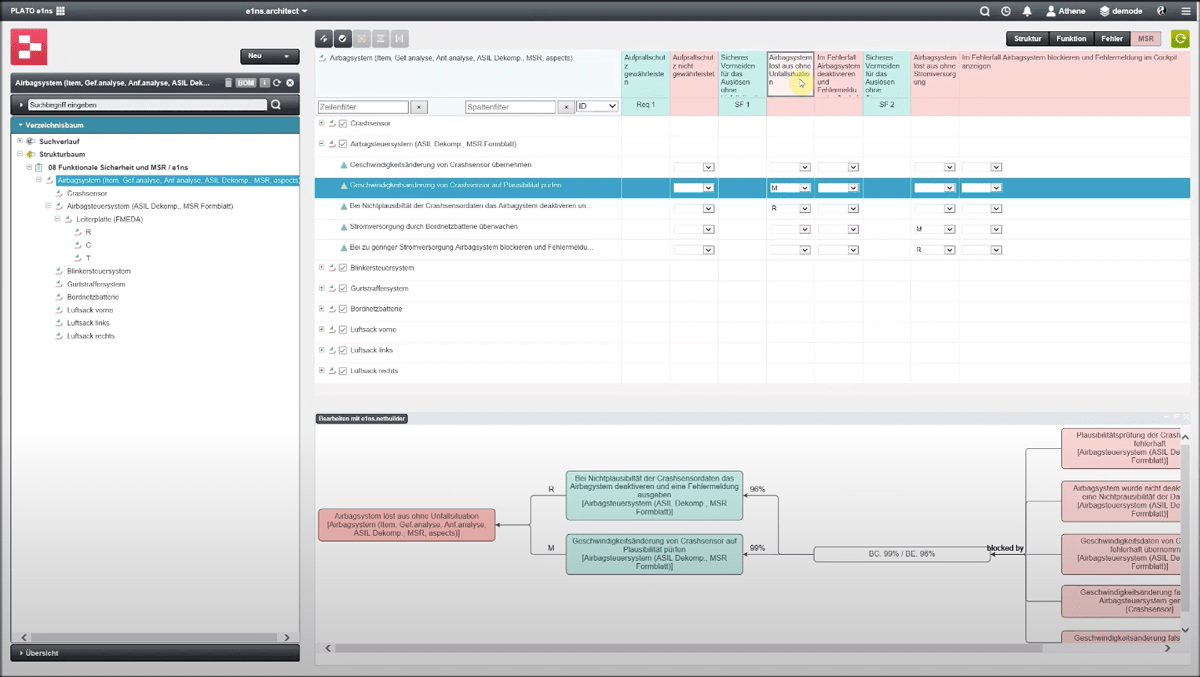

FMEA Formblatt nach der Analyse mit MSR

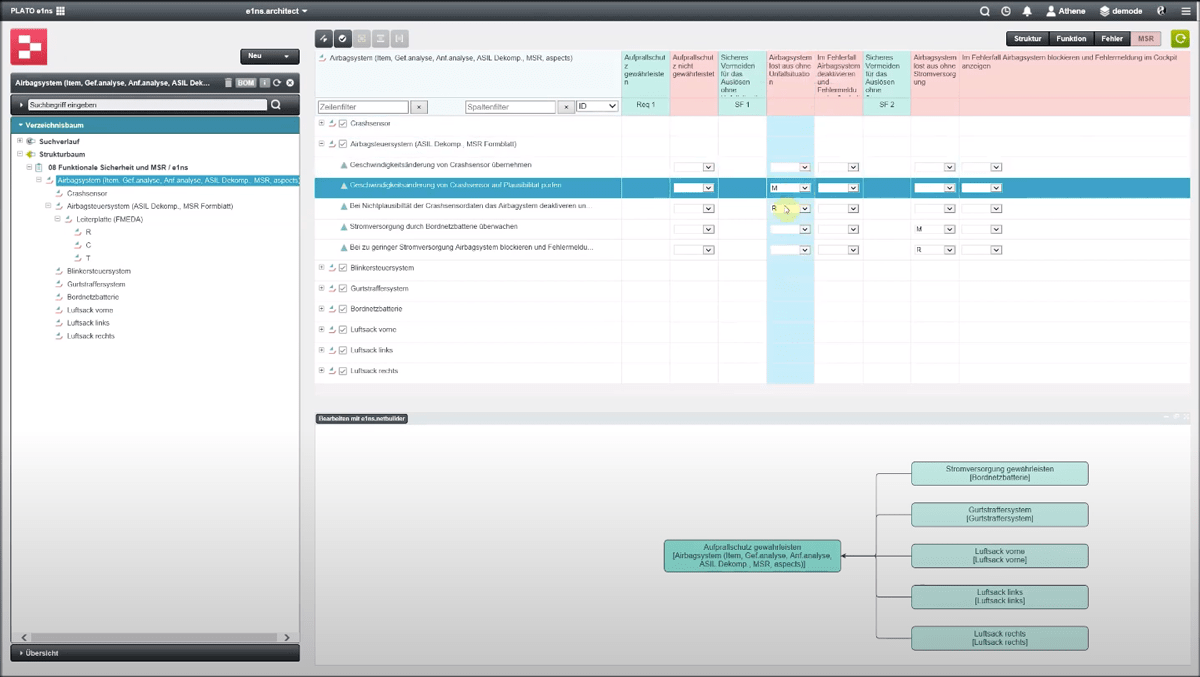

Im Modul e1ns.architect lässt sich über einen Button die Ansicht wechseln. In der neuen Darstellung ist es dann möglich, dass man Funktionen mit Fehlern verknüpft.

Zur Blockierung einer Fehlerfolge kann man über ein Auswahlfeld zwischen „Monitoring“ und „Response“ wählen, um so eine bestimmte Funktion zu überwachen oder als Reaktion auf eine Funktion zu definieren. Damit dies natürlich reibungslos geschehen kann, benötigt man eine weitere Fehlerfolge, welche niedriger bewertet ist und folgt, wenn die zu blockierende Fehlerfolge korrekt unterbunden wird.

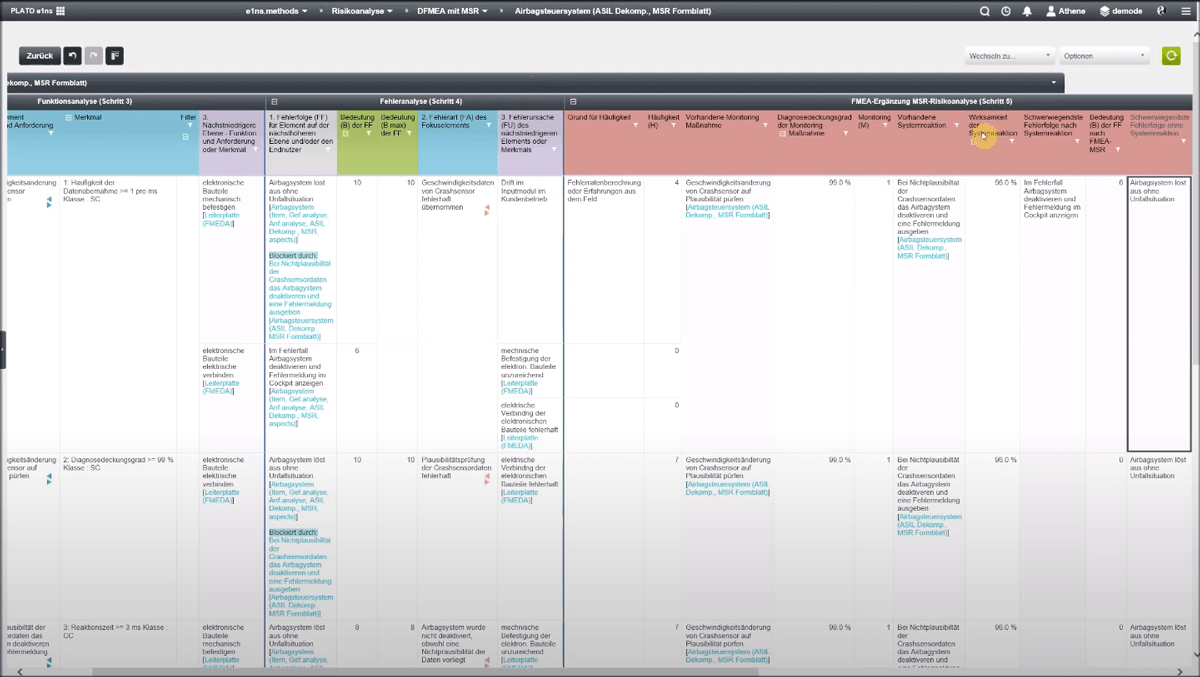

Das neue FMEA-MSR Formblatt führt ebenso wie das klassische Formblatt die Funktionsanalyse und die Fehleranalyse auf. Daneben werden in einer Ergänzungsspalte die Ergebnisse der FMEA-MSR dokumentiert. Die Darstellung erfolgt in weiteren Unterspalten, die im FMEA Handbuch genauer vorgestellt werden. Wichtig dabei ist, dass die Angaben zum Monitoring und zur Systemreaktion automatisch von der FMEA Software übernommen werden. Der Anwender hat nun die Aufgabe, die Ergebnisse der Analyse entsprechend zu bewerten. Neben dem Monitoring und der Reaktion des Systems wird hier auch der Anwender über die Wirksamkeit der Umstellung auf eine niedrigere Fehlerquote informiert.
